一、产品概述

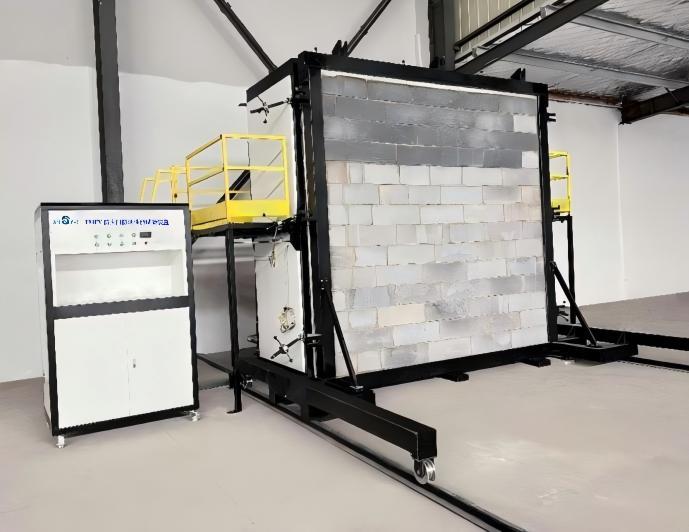

防火门防烟性能试验装置是依照GB/T41480-2022 《防火门的防烟性能试验方法》、GB 12955-2008《防火门》和即将实施的GB 12955-2024《防火门》以及ISO 5925-1:2007《防火试验防烟门和卷帘组件第 1 部分:室温和环境温度漏气试验》标准，结合我国工业及民用建筑行业的实际应用情况开发研制出的新产品。适用于火灾时阻隔烟气的各种结构的防火门，在指定的试验条件下，防火门烟气泄漏速率等防烟性能试验。

该产品性能完全达到相关国际、国内标准的要求，是各省、市、地（县）质量计量检测机构、技术监督部门、建筑行业的工程质量监督部门、科研单位及防火门产品生产单位的必要检测设备。

二、执行标准

GB/T 41480-2022 《防火门的防烟性能试验方法》

GB 12955-2008《防火门》

   GB 12955-2024《防火门》

ISO 5925-1:2007《防火试验防烟门和卷帘组件第 1 部分:室温和环境温度漏气试验》

三、技术参数

1．量程、分辨率、偏差：压力测控范围量程0～100Pa，分辨率1Pa，精度±0.5%；流量测控量程0～80m³/h，分辨率0.01m³/h，精度±0.5m³/h；温度测量范围：0～300℃,共12个测温点，分辨率0.1℃，精度±1℃。

2．试验装置炉膛开口尺寸5000mm×5000mm，炉体内深度700mm。测试试件尺寸最大为5000mm （宽） ×5000mm（高）

3．炉内温度测量系统：测温热电偶采用K型金属铠装型热电偶，数量为12支，外径≤1.0mm；热电偶热接点到试样热接面距离为（100±10）mm；热电偶位置可灵活调节，以满足不同标准的测温要求。

4．炉体结构：内侧为SUS304不锈钢，外侧为槽钢+厚度不小5mm的Q235钢板，焊接后刷防锈漆和高温保护漆，中间带有保温层，保温材料厚度≥75mm。

5．供气系统：可满足补偿试验装置和试件的总泄露量。

6．加热系统：采用循环空气加热，加热功率100kW。

7．升温速率：为分段升温，在（20±3）min 内线性升温到 160℃ , 然后在总时间（30±3）mim 内保持恒温(200±20)℃。

8．软件系统：

8.1 温度显示：可显示各测温点的即时温度、平均温度，升温曲线的上下限，以及实际平均温度曲线，显示精度为0.1℃。

8.2 压力显示：可显示试验炉内压力，显示精度为1Pa。

8.3 操作界面可显示：环境温度下测试炉膛和支撑或者关联结构的泄漏率；环境温度下的总泄漏量；200℃温度下的总泄漏量；200℃温度下的装置和支撑或关联结构的泄漏量；试件漏烟量（q=qd/(Ta+273.15)×[k(Pa+Pm)-3.795×10^-3×Mw×P_H2O])的计算结果。

9．使用空间：长约 12m，宽约 8 米，高 5.5 米（含试验框架放置位置）

10．供电要求：AC380V 50HZ(电压波动≤±10%)，配电箱总功率为 86KW，配电箱应具有 300A 漏电保护开关。

四、技术参数

1. 采用先进的计算机控制技术、人工智能调速技术、智能仪表通讯技术、智能阀门驱动技术、图形技术、实时数据库技术；测试期间实时显示测量结果并动态地绘出完美曲线，数据可以永久保存、调阅和打印输出,可直接打印报表；

2. 具有动态逼真的图形显示、平稳精确的过程控制、丰富的数据查询、友好的人机接口等功能特点；

3. 整个控制系统由 PLC 对燃气供应、烧嘴点火、温度控制、压力调节、风机运行进行连锁控制；并对错误程序操作、炉温上下限、压力上下限、风机变频系统等故障报警，停电时可以实行燃料自动切断，确保试验的安全运行；

4. 可实时显示箱体内温度、压差、气体流量等数据；

5. 试验记录按编号存储，可随时查询；可以实时查看试验报表打印效果，只需点击开始、保存等按钮就可完成，使用简便。同时增加数据调取功能，可以加载以往的实验数据进行从新计算并形成报告。
